DRK8800系列顯微拉曼光譜儀，集成了最多達4個激光器，并結合了顯微鏡及拉曼光譜儀兩者的優點，顯微拉曼檢測平臺使得“所見即所測”成為可能，可視化的精確定位拉曼檢測平臺，使得觀測者可以檢測樣品上不同表面狀態的拉曼信號，并可在計算機上同步顯示所檢測位置的微區形態，極大便利了拉曼微區檢測。
DRK8800系列顯微拉曼光譜儀，集成了最多達4個激光器，并結合了顯微鏡及拉曼光譜儀兩者的優點，顯微拉曼檢測平臺使得“所見即所測”成為可能，可視化的精確定位拉曼檢測平臺，使得觀測者可以檢測樣品上不同表面狀態的拉曼信號，并可在計算機上同步顯示所檢測位置的微區形態，極大便利了拉曼微區檢測。
DRK8800全系列可以進行全自動對焦、全自動掃描，一鍵操作，可以進行批量實驗、均勻性掃描等，無需等待，且可以獲得高可靠性的掃描成像拉曼數據。
DRK8800配備不同焦距的光譜儀，以達到不同分辨率的要求，DRK8800還配備專門為拉曼系統設計的物鏡，使得激光光斑接近衍射極限，再通過500萬相機將焦點信息準確直觀的顯示在電腦上。克服了普通的拉曼系統中收集拉曼信號的焦面稍高于或稍低于實際最佳焦面的問題，從而提高拉曼光譜質量。
DRK8800完美地解決了相機成像時光路的損失，實現了相機成像與拉曼信號收集的分離，從而得到最佳的信號強度。同時，DRK8800使用專門為顯微拉曼系統優化的高性能拉曼，無論是靈敏度，信噪比，穩定性等，都是行業領先水平，為拉曼研究提供了強有力的保障。
產品特點：
1、全自動拉曼成像實驗，自動對焦自動掃描；
2、共聚焦光路設計（共聚焦可選）；
3、最多支持4種激發波長拉曼；
4、超長焦距高分辨率設計；
5、轉動光柵設計，集大范圍與高分辨率于一身；
6、密封艙門設計，實驗不受環境光影響；
7、l超高靈敏度，信噪比>6000:1
8、超大范圍成像（100X100mm），自動圖像拼接；
9、獨有的軟件控制切換光路
10、快速定位，迅速找到焦點位置
11、高質量物鏡，光斑微米級
12、500萬相機，圖像清晰精準
13、USB3.0接口直連電腦
典型應用：
1、納米粒子與新材料
2、科研院所研究
3、生物科學
4、法醫學鑒定
5、材料科學
6、醫學免疫分析
7、農業及食品鑒定
8、寶石及無機礦物鑒定
9、環境科學
命名規則與選購指南：
DRK8800產品選型表
型號 | 光譜儀焦長 | 激發波長/nm*3 | 激光功率/mW | 最大波數范圍*1*2 | 最優分辨率/cm-1*4 |
DRK8800-FL350 |
光譜儀焦長為350mm | 325 | 30 | 50~ 10000 | 2.6 |
532 | 100 | 5 ~ 10000 | 1.4 | ||
638 | 80 | 5 ~ 10000 | 1.4 | ||
785 | 350 | 5 ~ 10000 | 2. 1 | ||
1064 | 500 | 50 ~ 10000 | 5.2 | ||
DRK8800-FL510 |
光譜儀焦長為510mm | 325 | 30 | 50~ 10000 | 1.9 |
532 | 100 | 5 ~ 10000 | 0.9 | ||
638 | 80 | 5 ~ 10000 | 0.9 | ||
785 | 350 | 5 ~ 10000 | 1.4 | ||
1064 | 500 | 50 ~ 10000 | 3.6 | ||
DRK8800-FL810 |
光譜儀焦長為810mm | 325 | 30 | 50~ 10000 | 1. 1 |
532 | 100 | 5 ~ 10000 | 0.45 | ||
638 | 80 | 5 ~ 10000 | 0.45 | ||
785 | 350 | 5 ~ 10000 | 0.86 | ||
1064 | 500 | 5 ~ 10000 | 2.3 | ||
DRK8800LT：深度制冷至-30℃、超長積分時間（最長可達 1.3h） DRK8800EM：深度制冷型面陣 EMCCD 探測器 DRK8800BS：基本型 DRK8800AF： 自動對焦型 DRK8800MP：掃描成像 Mapping、自動對焦 | |||||
注：
1、最大波數范圍，與激發波長的選擇有關；
2、標配為150cm-1，可定制最低波數范圍達5cm-1、50cm-1；
3、其他激發波長可定制；
4、最優分辨率，跟光譜儀的狹縫寬度相關；如果進一步縮小狹縫寬度，分辨率可以進一步提升；
5、表格參數中，只表示公司標準產品的參數；其他參數均可進行定制；
訂購指南：
命名舉例：
1、DRK8800AF-LT-FL350-532+638：自動對焦、長積分時間、焦長為350mm，激發波長為雙波長：分別為532nm和633nm；
2、DRK8800MP-EM-FL810-532+638+1064：掃描成像、EMCCD探測器、焦長為810mm，激發波長為三波長：分別為532nm、633nm 和1064nm；

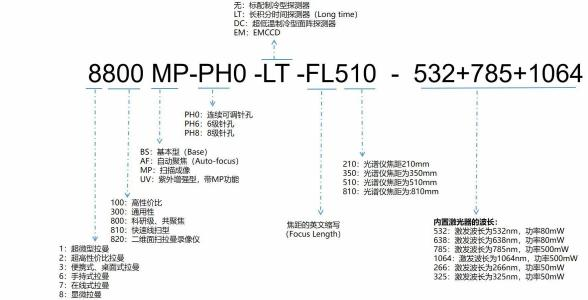

顯微拉曼光譜儀的命名規則
技術參數：
DRK8800 性能參數
DRK8800 性能參數 | |
激發波長 | 266、325、532、638、785、 1064nm可選，最多同時集成4個激發波長 |
激光功率 | 266nm：30 mW 325nm：30mW 532nm： 100mW 633nm：80mW 638nm：80mW 785nm：350mW 1064nm：500mW |
光譜儀分光光譜 | 非對稱 C-T 光路 |
光譜儀焦長 | 350mm、510mm、810mm 可選 |
內置光柵數量 | 標配 3 片；300 線、600 線、 1200 線、 1800 線、2400 線可選 |
探測器 | 1)深度制冷面陣 CCD：2000X256 像素 2)深度制冷高靈敏度 EMCCD： 1600X200 像素 3)深度制冷面陣InGaAs CCD：512X1 像素 最多可集成 2 個探測器 ，探測器 1#和探測器 2#中選一； |
物鏡 | 標準配置：4X、10X、20X、50X； 可選配置： 100X |
顯微照明 | 高亮度長壽命白光 LED |
照明方式 | 落射式 |
顯微鏡相機系統 | 500萬像素工業相機 |
聚焦方式 | 共軛對焦 |
激光光斑直徑 | >1μm |
激光穩定性 | σ/μ <±0.2% |
通訊模式 | USB3.0 |
X、Y 軸二維平臺 | |
移動方式 | 全電動 ，手動可選 |
成像范圍 | 50 X 50 mm，100 X 100 mm 可選 |
移動分辨率 | 0. 1μm |
定位精度 | 1 μm |
掃描間隔 | 軟件設置 ，最小1μm |
掃描速度 | 20 mm/s |
納米位移臺（選配） | 最小位移分辨率2nm ，位移精度10nm |
Z 軸（自動對焦） | |
對焦精度 | ≤±0.2μm |
最大行程 | 20 mm |
對焦速度 | 不超過10 s |
納米位移臺（選配） | 最小位移分辨率2nm，位移精度10nm |
物理參數 | |
尺寸/mm | DRK8800-FL350：905(L) ×58.3(W)×643(H) DRK8800-FL510： 1009(L) ×58.3(W)×643(H) DRK8800-FL810： 1520(L) ×68.3(W)×643(H) |
重量 | DRK8800-FL350：59 Kg DRK8800-FL510：63 Kg DRK8800-FL810：78 Kg |
工作環境參數 | |
電壓 | 100 ~240 VAC |
峰值功率 | <200 W |
其他動力 | 無需 |
排放 | 無 |
平臺需求 | 氣浮隔振光學平臺 |
工作溫濕度 | 恒溫（25±2℃),恒濕（ 50±10%） |
潔凈度 | 萬級以上 |
